Корпус объектива: метки, кольца и переключатели

1879

Насколько хорошо вы знаете оправу объектива? В этой статье мы исследуем некоторые полезные возможности, которые есть в большинстве, если не во всех моделях объективов. Читайте дальше, чтобы обнаружить функции, о существовании которых даже не подозревали.

Что это за числа и символы на объективах?

Диаметр фильтра

Также известный, как размер фильтра. Он относится к диаметру крепежной резьбы фильтра, которая позволяет прикрепить к объективу ввинчиваемый фильтр (например, УФ-фильтры, поляризационные (PL) фильтры и фильтры нейтральной плотности (ND).

Корпус объектива: метки, кольца и переключатели

Например, к этому объективу подойдет фильтр 77 мм


Некоторые объективы не могут использовать ввинчиваемые фильтры из-за размера или формы их передней линзы. Вам придется использовать квадратные фильтры с креплением

Минимальное расстояние фокусировки

Минимальное расстояние фокусировки дает вам представление о том, насколько близко ваш объект может быть к датчику изображения, прежде чем объектив перестанет фокусироваться. Это особенно важно для макросъемки

Это расстояние отличается для каждого объектива. Но не волнуйтесь, запоминать не нужно. На новых объективах оно указано сбоку на оправе объектива.

Корпус объектива: метки, кольца и переключатели

У EF-M28mm f/3.5 Macro IS STM, которое мы видим, что минимальное расстояние фокусировки составляет 0,093 м (9,3 см)

Индекс крепления объектива

Индекс крепления объектива - это отметка на креплении объектива, которая помогает надежно прикрепить объектив к корпусу камеры. Совместите эту метку с такой же меткой на креплении камеры, а затем поверните объектив до щелчка.

Корпус объектива: метки, кольца и переключатели

Разные объективы имеют разные показатели индекса крепления объектива. Если вы используете цифровую зеркальную камеру формата APS-C, вы увидите две разные отметки на креплении камеры. Это связано с тем, что цифровые зеркальные камеры EOS формата APS-C могут работать с объективами EF (предназначенными для полнокадровых зеркальных фотоаппаратов) в дополнение к исходным объективам EF-S, но монтажные положения отличаются. Совместите метку на объективе с соответствующей меткой на креплении камеры.

Корпус объектива: метки, кольца и переключатели

  • Объектив EF: красная точка
  • Объектив RF: красная линия
  • Объектив EF-S: белый квадрат
  • Объектив EF-M: белая точка
  • То же самое касается и монтажного адаптера.

Корпус объектива: метки, кольца и переключатели

Когда вы присоединяете объектив EF-S к системе EOS R через переходник, камера автоматически переключается в режим кадрирования 1,6x.

Когда вы прикрепляете объектив EF (полнокадровый) к зеркальной фотокамере формата APS-C или к камере серии EOS M через переходник для крепления, угол обзора будет обрезан до 1,6 раза от фокусного расстояния, эквивалентного полнокадровому.

Отметка положения крепления бленды объектива

Красная точка на конце тубуса объектива указывает, где установить бленду объектива.

Корпус объектива: метки, кольца и переключатели

Прикрепляя бленду к объективу, убедитесь, что красная точка на ней совмещена с точкой на объективе. Затем поверните бленду объектива по часовой стрелке до щелчка.

Корпус объектива: метки, кольца и переключатели

Что делают кольца и переключатели на объективе?

  • Кольца

Корпус объектива: метки, кольца и переключатели

Кольца, которые вы найдете на большинстве объективов:

(1) кольцо масштабирования (зум-объективы)

(2) кольцо фокусировки

(3) кольцо управления (линзы RF)

Примечание. Количество колец и их положение на оправе зависит от модели объектива. Если не уверены в назначении кольца, то лучше свериться с руководством по эксплуатации.

(1) Кольцо масштабирования

Корпус объектива: метки, кольца и переключатели

Присутствует на зум-объективах, поворот кольца зума изменяет фокусное расстояние. Числа на индексе положения зума - это обычно используемые фокусные расстояния и помогают определить текущий угол обзора. Поворачивайте кольцо масштабирования против часовой стрелки, чтобы увеличить масштаб.

Когда вы поворачиваете кольцо зума во время длинной выдержки, то можете получить довольно крутые эффекты.

(2) Кольцо фокусировки

Корпус объектива: метки, кольца и переключатели

Для определенных сюжетов использование режима MF помогает более точно сфокусироваться и получить желаемый снимок. Независимо от конструкции, все объективы будут иметь кольцо фокусировки, которое позволяет выполнять ручную фокусировку (MF). Вращение фокусировочного кольца перемещает группу фокусирующих линз внутри линзы (механически или электронно, в зависимости от конструкции линзы), что меняет фокус.

Советы

x В системе EOS R можете настроить чувствительность кольца фокусировки объективов RF.

Корпус объектива: метки, кольца и переключатели

Если объектив поддерживает электронную ручную фокусировку, вы можете отменить автофокусировку, чтобы выполнить точную настройку с ручной фокусировкой, даже если вы все еще находитесь в режиме автофокусировки. Это называется «Постоянная ручная фокусировка».

Чтобы включить постоянную ручную фокусировку, нужно изменить настройки камеры и включить один из двух параметров, указанных стрелками. Обратитесь к инструкции по эксплуатации камеры для получения более подробной информации. На большинстве объективов постоянная ручная фокусировка поддерживается только в режиме покадровой автофокусировки.

(3) Кольцо управления

Корпус объектива: метки, кольца и переключатели

Корпус объектива: метки, кольца и переключатели

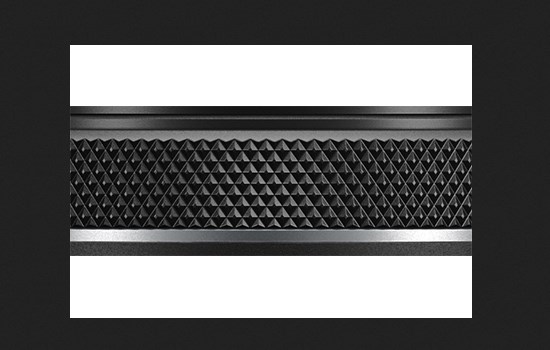

Все кольца управления имеют уникальный ромбовидный узор, который отличает их от других колец на объективе

Кольца управления уникальны для объективов RF. Их можно назначить для управления диафрагмой, выдержкой, чувствительностью ISO или компенсацией экспозиции в ручном режиме.

Некоторые объективы, такие как RF50mm f/1.8 STM, объединяют функции кольца фокусировки и кольца управления в одно кольцо, чтобы упростить конструкцию объектива. Вы используете переключатель выбора фокусировки/управления для переключения между функциями.

Переключатели

1) Переключатель режима фокусировки

Чтобы использовать автофокусировку (AF), установите этот переключатель в положение «AF». Чтобы полностью снимать в режиме ручной фокусировки (MF), установите его на «MF». Если объектив поддерживает электронную ручную фокусировку, настройка камеры на постоянную ручную фокусировку позволяет выполнять ручную фокусировку, даже если переключатель установлен в положение «AF». Если у объектива нет этого переключателя, нужно будет использовать камеру для переключения между AF и MF.

Корпус объектива: метки, кольца и переключатели

2) Переключатель стабилизатора изображения

Он позволяет включать и выключать оптический стабилизатор изображения. Выключение объектива IS, когда он не нужен, помогает сэкономить заряд аккумулятора, а также дать лучшие результаты при использовании штатива. У телеобъективов с зумом и супертелеобъективом есть модифицированный переключатель стабилизации изображения.

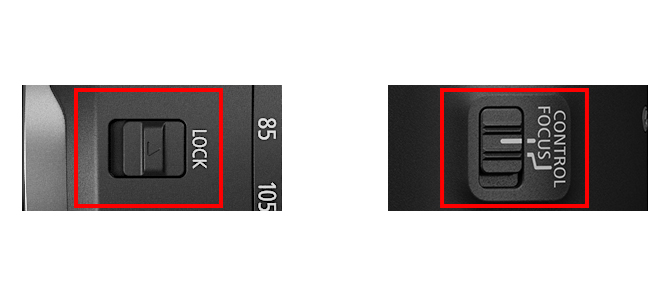

3) Рычаг блокировки кольца масштабирования

 Корпус объектива: метки, кольца и переключатели

Испытывали ли вы когда-нибудь при использовании длиннофокусного зум-объектива ползучесть зума (корпус объектива выдвигается сам по себе, когда камера наклонена вниз)? Этот переключатель помогает «заблокировать» тубус объектива на месте, когда кольцо зума установлено в широкоугольный конец.

4) Выборочный переключатель фокусировки/управления

Его можно найти в объективах RF с комбинированным кольцом фокусировки/управления. Чтобы использовать кольцо в качестве кольца фокусировки, установите переключатель в положение «Фокус». Чтобы использовать кольцо в качестве кольца управления, установите переключатель в положение «Управление».

От управления экспозицией и автофокусом до стабилизации изображения, коррекции аберрации объектива в режиме реального времени и многого другого - во время съемки между объективом и корпусом камеры идет много обмена данными, и вся эта связь происходит через контакты крепления объектива. Эти контакты очень чувствительны, и их царапины или загрязнения могут повлиять на работу линз - даже с отпечатками пальцев! В случае загрязнения протрите их мягкой тканью и защитите пылезащитным колпачком, когда объектив не прикреплен к камере.

Корпус объектива: метки, кольца и переключатели

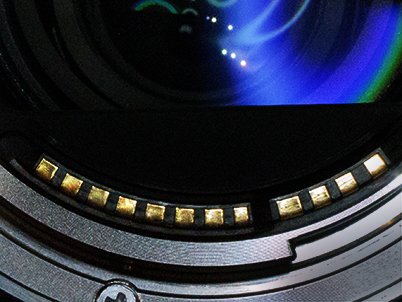

Объективы RF имеют 12 контактов; Объективы EF имеют 8

Больше контактов, а также улучшенные протоколы передачи обеспечивают более быструю и эффективную связь между объективом RF и корпусом камеры системы EOS R. Это увеличивает возможности камеры и объектива.
