Как работает видоискатель камеры?

Видоискатель - это простой инструмент камеры, который все зачастую принимают как должное. В этой статье мы разберемся, как работает видоискатель камеры, а также рассмотрим различия между оптическими и электронными видоискателями.

Что такое видоискатель?

Видоискатель - это устройство, через которое фотограф смотрит во время фотосъемки. Он отражает, что находится в кадре, вместе с настройками и другой полезной информацией.

В старых зеркальных фотоаппаратах с двумя объективами видоискатели представляли из себя небольшой телескоп Галилея, помещенный в корпус фотоаппарата. Это давало общее представление о сцене, которую собирались снимать, но не имело никакого отношения к объективу. Поскольку камеры «смотрели» одним «объективом» и снимали другим, изображения никогда не были точными. Чем ближе предмет, тем больше погрешность. Это ошибка параллакса.

Любая камера с видоискателем, которая не проецирует то же изображение объектива, называется дальномером. В современных камерах видоискатель, который чаще всего встречается в зеркалках, находится в центре камеры. Вы заметите его наличие по резиновому окуляру.

Некоторые беззеркальные камеры не имеют видоискателя. В этом случае вы можете купить внешний видоискатель и прикрепить его к камере.

Есть два типа видоискателей: оптические и электронные. Оптическая система практически одинакова в обоих, так как вы можете видеть точки автофокусировки и одну и ту же область обзора.

Эволюция видоискателя камеры

Видоискатель зеркальной камеры с двумя объективами

Камеры TLR (Twin-Lens Reflex - зеркалка с двумя объективами) состояли из двух линз. Один делал снимок, а другой предназначался для системы видоискателя. В них размещалось большое зеркало под углом 45 градусов. Это позволяло проецировать изображение на стеклянный экран.

Видоискатель находился на уровне пояса. В отличие от зеркальных фотоаппаратов, они оставались открытыми во время экспонирования. Это позволяло фотографам применять эффекты во время экспозиции.

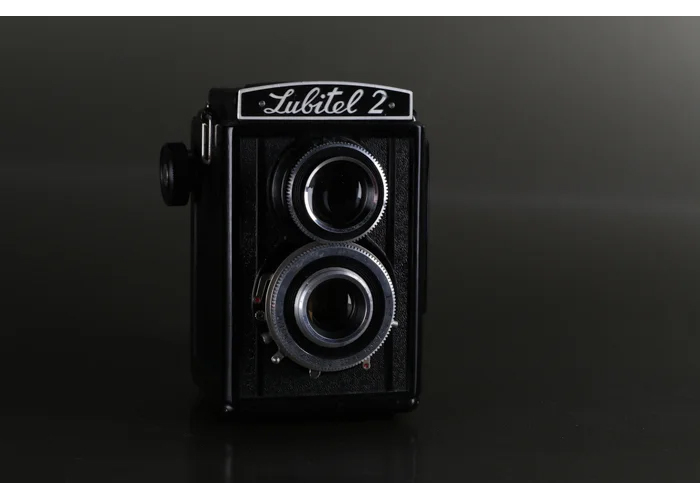

Зеркальная камера с двумя объективами Lubitel 2

Видоискатель камеры дальномера

Дальномеры работали с системой зонной фокусировки. Фотограф в данном случае уже смотрел через камеру, а не через объектив. То есть камера не фокусировалась на самом объекте, она определяла расстояние до объекта и область фокусировки.

Более ранние версии этих камер имели отдельные дальномеры и видоискатели. Позже дальномер остался, а видоискатель убрали.

Пример дальномерной камеры

Видоискатель SLR-камеры

Большинство используемых в настоящее время фотоаппаратов - это зеркалки. Они используют зеркало для отражения изображения, которое затем передается через пентапризму. Изображение, проходящее через призму, - это то, что фотограф видит в видоискателе.

SLR-камеры далеко ушли в техническом плане от TLR и дальномерных. С помощью этой технологии сделанный снимок может отличаться от картинки в видоискателе. В случае зеркальных фотокамер зеркало и призма позволили использовать оптические видоискатели. Это привело к получению точных и неискаженных финальных кадров.

Что мы видим в видоискателе?

Видоискатель фотографы используют для компоновки изображения. По этой причине ожидается, что он покажет точную сцену. Это почти так, но есть несколько вещей, на которые мы должны обратить внимание.

Нам приходится иметь дело с увеличением видоискателя. Это 1x, что означает, что видоискатель показывает объект в том размере, в котором человек его видит перед собой. Возможны незначительные различия с разными камерами. Фотограф должен рассчитывать на это при кадрировании изображения.

В чем может помочь видоискатель?

• Общие настройки камеры


Что происходит, когда вы смотрите в видоискатель (оптический) или экран электронного видоискателя (EVF)? Вы видите много информации. Часть этой информации - это настройки фотокамеры.

Вы увидите три основных компонента треугольника экспозиции. Отображаются ISO, выдержка и диафрагма.

• Шкала EV


Шкала EV - это полоса в центре нижней части видоискателя. Он будет показывать шкалу «минус» и «плюс» с «0» между ними. Используется вместе с вашими настройками, помогает получить правильную экспозицию. Игла экспонирования должна быть нацелена на отметку «0».

Изменение настроек приведет к перемещению этой шкалы. Если вы используете приоритет диафрагмы или выдержки, можете изменить это только с помощью настройки компенсации экспозиции.

• Точки фокусировки и замер


Мы используем видоискатель не только для кадрирования, но и для направления фокусировки и замера. Мигающая точка сообщает, где находится фокус. Фокусировка может быть автоматической. Пользователь может изменить зону и режим в зависимости от объекта. Есть отдельные режимы фокусировки для фотографий с движением и без. Видоискатель показывает вам сцену, в которой вы измеряете свет. При определении правильной экспозиции разные режимы замера учитывают разные аспекты.

• Пользовательские настройки


Стиль изображения: стиль изображения позволяет корректировать изображения в момент их съемки. Это похоже на применение базового редактирования к каждой фотографии прямо в камере. Обычно вы можете настроить контраст, резкость, насыщенность и цветовой тон. Вы можете сохранить эти настройки как собственные стили.

Режим изображения: определяет формат снимаемой фотографии. Вы можете установить его как JPEG, RAW или оба вместе.

Баланс белого: баланс белого определяет цветовую температуру изображений (в Кельвинах). В камере есть набор сохраненных предустановок баланса белого с разными значениями Кельвина. У вас также есть возможность использовать автоматический баланс белого или установить температуру в ручном режиме.

Визуализация видоискателя цифровой камеры с ISO, диафрагмой, выдержкой, батареей и выравниванием

• Системная информация

Уровень заряда батареи: уровень заряда батареи отображается в видоискателе.

Количество оставшихся кадров: позволяет узнать, как скоро вам нужно будет сменить карту памяти.

Какие бывают типы видоискателей?

• Оптический видоискатель


Оптический видоискатель - это часть камеры, через которую вы смотрите при компоновке и съемке. Он «оптический», потому что то, что вы видите, исходит из изображения, которое видит камера. Когда свет попадает в камеру, он попадает в зеркало, а затем отражается вверх и проходит через пентапризму. Окуляр, то есть видоискатель, показывает точное изображение, которое видит камера. Нет никаких электронных элементов.

Преимущества базовые. Помимо показа сцены, он дает много информации о том, как работает камера. Не ограничивает динамический диапазон и не потребляет энергию от аккумулятора. Вы даже можете использовать его, когда ваша камера выключена. Вы также видите сцену с увеличением, которое предлагает ваше фокусное расстояние.

Современные цифровые фотоаппараты нередко имеют оптические и электронные видоискатели. В этом случае функция Live View на ЖК-экране работает как электронный видоискатель.

Проблема этой системы заключается в том, что видоискатель блокируется при захвате изображения. Это не имеет большого значения при захвате изображения с точностью до нескольких тысячных секунды. Но для таймлапсов и длинных выдержек такое положение вещей может расстраивать. Как только вы нажимаете кнопку спуска затвора, зеркало поднимается, открывая датчик, блокируя свет.

• Электронный видоискатель


Электронный видоискатель в беззеркальных камерах равен ЖК-экрану в зеркальных фотокамерах. Это дает вам все преимущества режима Live View. Он показывает вам активный предварительный просмотр того, что находится в вашем кадре. Электронные видоискатели имеют некоторые преимущества перед оптическими видоискателями. Вы можете использовать их для усиления фокусировки, чтобы добиться максимальной точности при ручной фокусировке.

Также доступна различная живая информация. Можете видеть гистограмму в электронном видоискателе. Это поможет заметить отклонения от корректной экспозиции. Также есть возможность использовать сетки для выравнивания изображений. Из-за своей цифровой природы они плохо работают в условиях низкой освещенности. Они также имеют худшее разрешение, чем оптические видоискатели, и больше разряжают батарею.
